江西賽維LDK太陽能高科技有限公司是目前亞洲規模最大的太陽能多晶硅片生產企業。是專注于太陽能多晶硅鑄錠及多晶硅片研發、生產、銷售為一體的高新技術光伏企業。公司注冊資金11095萬美元，總投資近3億美元.2006年4月份投產，7月份產能達到100兆瓦，8月份入選“RED HERRING亞洲百強企業”，10月份產能達到200兆瓦，被國際專業人士稱為“LDK速度奇跡”。榮獲“2006年中國新材料產業最具成長性企業”稱號。

江西賽維LDK太陽能高科技有限公司廢氣治理工程自動化控制系統集成項目，由中山市沅力智能科技有限公司承擔實施，并取得良好的效益。

江西賽維LDK太陽能高科技有限公司廢氣治理工程

自動化控制系統集成技術說明

一．自動化控制系統概述

江西賽維LDK太陽能高科技有限公司廢氣治理(80000M3/H)工程與(50000M3/H)工程自動化控制系統完全相同，由綜合控制柜和設備就地操作柜及現場儀表組成。綜合控制柜內設置一套PLC(可編程序控制器)和HMI(觸摸屏)組成自動化監控系統，按系統工藝流程實現無人值守全自動化運行。

系統分全自動運行方式和就地人工干預手動操作方式，自動運行環境下系統各設備由PLC自動控制，可通過HMI監視各設備的運行狀態及在線修改運行參數。在系統需要維護或出現故障時可將各組設備切換到就地手動狀態進行人工干預操作，PLC自動退出自動控制權限只監視設備的運行狀態。

二．自動控制工藝流程

A．循環水泵和風機的控制

6臺循環水泵和6臺風機各分成3組機分別進行臺式控制，1-2#風機對應1-2#循環泵為第一組，3-4#風機對應3-4#循環泵為第二組，5-6#風機對應5-6#循環泵為第三組。系統啟動時按組控制每次啟動一組設備，每組設備之間自動定時輪換，設備按運行累計時間進行排隊，運行時間最短的優先啟動，運行時間最長的優先停止。若每組中有設備出現故障、需要維護設置停用及控制選擇開關由自動轉換到停止或手動時，該組設備自動退出排隊序列不再投入使用并觸發相應的事件報警，在故障解除、維護完畢和恢復自動控制后該組設備自動進入排隊序列。

每組設備在開啟時首先啟動一臺循環水泵（每組2臺循環泵一用一備，互為備用按累計時間長短排序，累計時間短的優先啟動），循環水泵運行30秒后自動啟動該組的2臺風機。同時每組持續運行時間開始累計，當累計時間到達設定時間（時間可按需要通過HMI在線修改）后自動關閉該組設備切換到下一組設備，開啟方式同上以此類推。

每組2臺風機和每組2臺循環水泵各設置了1套就地操作柜（共6組就地控制柜），當風機就地操作柜轉換開關設置為手動時該組的2臺風機由人工干預就地操作控制按鈕進行啟停，循環水泵就地操作柜轉換開關設置為手動時該組的2臺循環水泵由人工干預就地操作控制按鈕進行啟停，同時該組設備脫離PLC的自動控制權限。

每組設備的風機或循環水泵任意就地操作柜轉換開關沒有設置在自動位置、以及單臺風機故障或2臺循環水泵出現故障時，PLC將取消對該組設備的控制權限，若自動狀態下該組1臺循環水泵出現故障PLC繼續保持自動控制。

B．污泥輸送泵和鏈條刮渣機的控制

2臺污泥輸送泵和鏈條刮渣機組成1組控制設備，系統自動運行狀態下自動關聯循環水泵和風機運行狀態，在風機和循環水泵運行后方可自動啟動，采用定時自動開啟控制方式，啟動間隔時間為2小時（時間可按需要通過HMI在線修改）。首先自動啟動鏈條刮渣機，運行30分鐘（時間可在線修改）后自動停止，然后自動啟動1臺污泥輸送泵（2臺污泥泵一用一備，互為備用按累計時間長短排序，累計時間短的優先啟動），持續運行5分鐘（時間可在線修改）后自動停止，該組設備進入自動待機狀態，等待下一個定時控制周期到達時自動啟動。

該組設備同樣設置了1套就地操作柜，當就地操作柜轉換開關設置為手動時，可由人工干預就地操作控制按鈕進行啟停污泥輸送泵或鏈條刮渣機，同時該組設備脫離PLC的自動控制權限。

該組設備在自動狀態下若2臺污泥輸送泵均出現故障或鏈條輸送機故障時，PLC將取消對該組設備的控制權限并觸發相應的事件報警。

C．溶解箱攪拌器和加藥電磁閥的控制

溶解箱攪拌器和加藥電磁閥設置了獨立的就地操作柜，2臺溶解箱攪拌器采用就地控制，PLC不參與對其自動控制。加藥電磁閥在自動狀態時由PLC控制，按照反應池PH值自動開關閥進行藥液投加，當PH計反饋值小于等于11時自動打開電磁閥，當PH計反饋值大于等于13時，自動關閉電磁閥。PLC對PH計需要有自動保護功能，當PH計出現故障、斷電或傳感器斷線時自動停止投加并觸發事件報警。

D．反應池3臺攪拌器設置獨立的就地操作柜，人工干預就地控制，PLC不參與對其自動控制。

E．流量計、風速儀、溫度計只做顯示功能不參與控制，當其出現故障、斷電或傳感器斷線時自動觸發事件報警。

三．自動監控系統的功能

A．獨立顯示各控制單元設備（風機、循環水泵、污泥輸送泵、電磁閥等）的自動、運行、停止、故障等狀態以及運行累計時間。

B．獨立顯示各儀表實際反饋數據及工作狀態，參與控制的PH計設計有上下限報警功能并在HMI上做出動態事件報警指示。

C．對系統PH值設置歷史趨勢曲線，監視系統的實時工作狀態提供歷史記錄查詢對系統做出相應的調整。也可根據需要對流量計、風速儀、溫度計設置實時趨勢曲線，輔助監視、判定風機或泵組的運行狀態。

D．對各控制單元設備（風機、循環水泵、污泥輸送泵、電磁閥等）創建事件報警單元，為設施管理人員提供事件報警查詢服務。

E．實時在線修改參數，參照各項技術數據對系統進行微調和整定，使系統工作在最佳狀態。

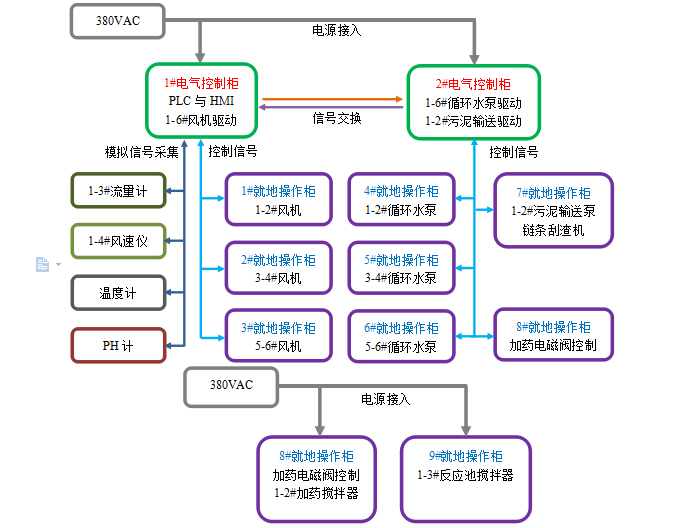

四．自動化控制系統的組成
